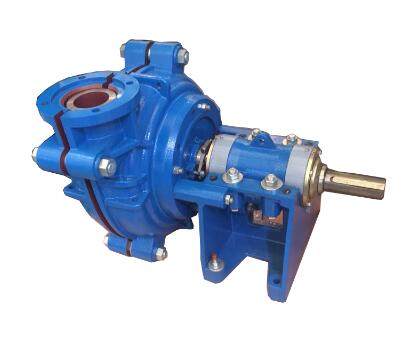

AH系列渣浆泵

应用范围:
广范应用于冶金、矿山、煤碳、化工、电厂、抽沙、环保、市政工程等行业。
材       质:
高铬合金耐磨材质。
型号意义:
如4/3C-AH(R)
4:进口直径为4英寸
3:出口直径为3英寸
C:托架形式
AH:重型渣浆泵
R:橡胶材质
产品说明

渣浆泵结构:AH渣浆泵、杂质泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔,旋转八个不同的角度安装使用。

渣浆泵材质:AH渣浆泵、杂质泵的泵体具有可更换的耐磨金属内衬,叶轮、护套、护板等过流部件均采用耐磨金属。

渣浆泵使用:在小流量低扬程区域内,可以输送强磨蚀渣浆;在高扬程大流量区域内输送轻磨蚀渣浆。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆,该类型泵也可以多级串联使用。渣浆泵密封形式:AH渣浆泵、杂质泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
渣浆泵传动型式:DC直联传动,CR平行皮带传动,ZVZ上下皮带传动,CV立式皮带传动等型式。



产品结构

 渣浆泵配件结构图

性能参数



型号

配带功率
P(KW)

清水性能





流量Q
(m³/h)

扬程H
(m)

转速
n(r/min)

最高效率
η%

汽蚀余量
NPSH(m)

重量
(Kg)




1.5/1B-AH

2.2-15

3.6-20

5-68

1200-3800

40

2-4

91



2/1.5B-AH

2.2-15

7-48

7-62

1200-3200

45

3.5-8

118



3/2C-AH

4-30

21-86

12-65

1300-2700

55

4-6

191



4/3C-AH

5.5-30

50-150

9-45

1000-2000

71

4-6

263



4/3D-AH

7.5-60

68-160

10-52

1000-2200

71

4-6

363



6/4D-AH

15-60

72-360

12-56

800-1550

65

5-8

626



6/4E-AH

22-120

93-385

12-63

800-1600

65

5-8

728



8/6E-AH

18.5-120

360-820

10-61

500-1100

72

2-9

1473



8/6R-AH

110-300

360-820

10-61

500-1140

72

2-9

1836



10/8ST-AH

45-560

630-1300

11-60

400-850

71

4-10

3750



12/10ST-AH

55-560

800-1900

7-58

350-730

82

6

4318



14/12ST-AH

75-560

1200-2600

13-60

300-600

77

3-10

4609



16/14TU-AH

160-1200

1368-3000

11-60

250-550

79

4-10

10000

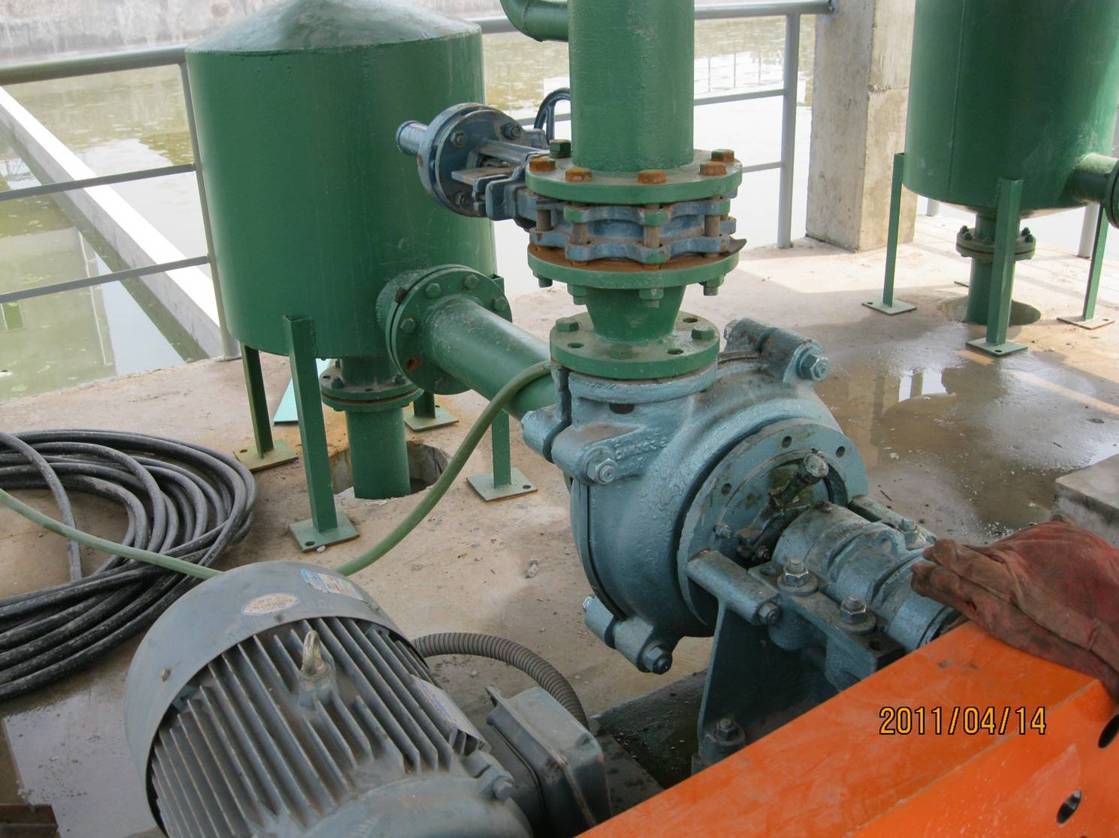

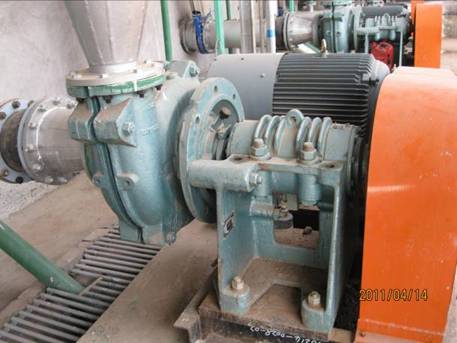

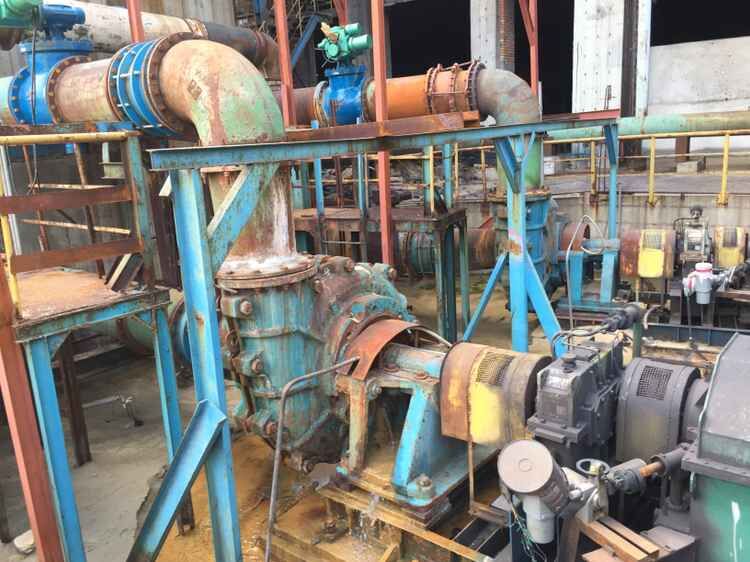

使用现场
