当前位置:首页>产品中心>PN系列泥浆泵

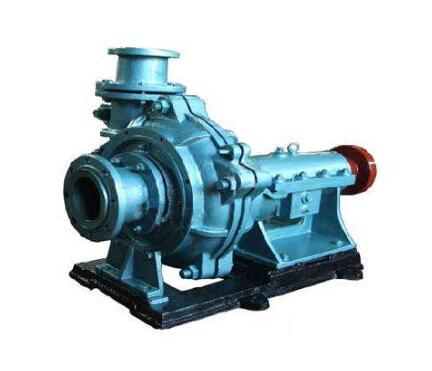

PNJ衬胶泵 2PNJB衬胶泵

应用范围:
 PNJ、PNJB型泵系单级单吸离心式衬胶泵,可输送各类不含有尖角的固体颗粒、有腐蚀性的矿浆。具有使用寿命长,结构简单、运行可靠等优点。
材       质:
型号意义:
如2PNJB
2:出口直径为2英寸(50mm)
P:杂质泵
N:泥浆
J:橡胶
B:第二次改进
产品说明

衬胶泵特点:PNJ、PNJB、PNJF型泵系单级单吸离心式衬胶泵,可输送各类不含有尖角的固体颗粒的矿浆。输送矿浆最大浓度不超过65%(重量计),温度不得超过60℃。两种泵结构型式相同,但材质不同,PNJF型泵专用于输送有腐蚀性矿浆。

衬胶泵材质:根据用途不同,PNJ、PNJB、PNJF型泵的泵轴分别用优质碳素钢、镍铬钢制成,护套分别为耐磨橡胶、耐磨耐酸橡胶与钢板合制而成,叶轮为铸钢制骨架(25PN、25PNJF型泵为铸铁制骨架)分别外衬耐磨橡胶、耐磨耐酸、橡胶制成。

密 封 形式:PNJ、PNJF型泵有填料和付叶轮两种不同的密封结构(25PNJ、25PNJF型泵只有付叶轮密封结构)。密封结构一般按填料密封供货。若选用付叶轮密封,订货时必须说明。泵用付叶轮密封时,进口灌注高度不超过5米水柱(25PNJ、25PNJF型泵不超过1.5米水柱)。
     2PNJB、2PNJFB的排出口可按45°间隔旋转不同方向。4PNJFB的排出口在270°范围内可按45°间隔旋转不同方向。6PNJB、6PNJFB的排出口在270°范围内可按30°间隔旋转不同方向。25PNJ、25PNJF的排出口可按90°间隔旋转不同方向,在没有特殊说明的情况下,供货一律为垂直向上出口。泵的旋转方向,从传动方向看为逆时针旋转。

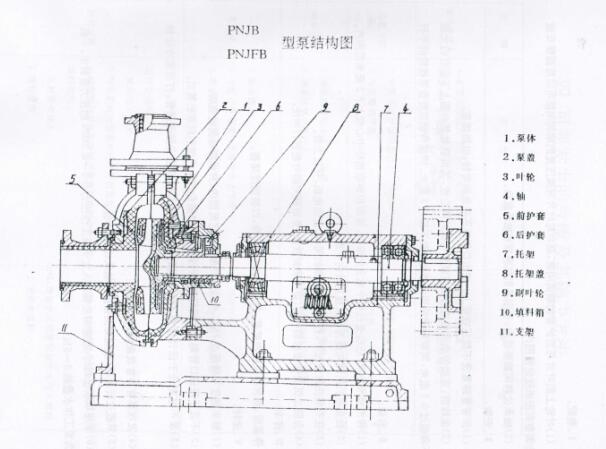

产品结构

性能参数

 型号  配带功率P(KW)  流量Q(m³/h)  扬程H(m) 转速n(r/min)  最高效率η%   汽蚀余量NPSH(m) 重量(kg)
 25PNJ  Y100L2-4    3KW  12  14  1480  38   1.2  127
 Y100L2-4    3KW  15  13  40   1.3  127
 Y100L2-4    3KW  18  22  40   1.4  127
 2PNJB  Y160M-4     11KW  27  21  1480  33  1.32  400
 Y160M-4     11KW  40  19  39  1.32  400
 Y160M-4     11KW  50  17  40  1.32  400
 2PNJB  Y180M-4     18.5KW  27  40  1480  33  1.35  400
 Y180M-4     18.5KW  40  38  39  135  400
 Y180M-4     18.5KW  50  36  40  1.35  400
 4PNJB  Y200L-4       30KW  80  30.5  1480  46  2.95  460
 Y200L-4       30KW  110  28.5  55  2.95  460
 Y200L-4       30KW  136  28  61  2.95  460
 4PNJB  Y250M-4     55KW  95  43  1480  46  1.92  460
 Y250M-4     55KW  130  41  55  1.92  460
 Y250M-4     55KW  160  40  61  1.92  460
 6PNJB  Y315S-6     75KW  250  38  980  58  2.59  1070
 Y315S-6     75KW  300  37  60  2.59  1070
 Y315S-6     75KW  400  33  62  2.59  1070
