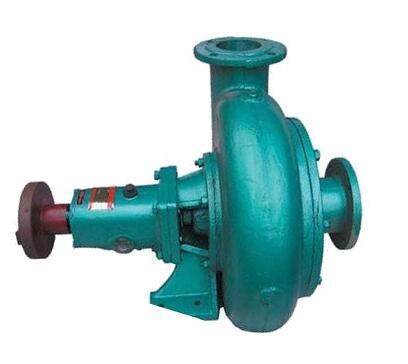

产品说明

PW、PWF型耐腐蚀离心泵可输送温度低于80℃带有酸性、碱性或其它腐蚀性的污水，广泛适用于化工、石油工业、轻工、食品、制药和环保等行业。其性能范围：流量Q10～125m3/h；扬程H为10～50m，过流部件的材料有采用ZG1Cr18Ni9和HT200两种。
    2.5PW、4PW、6PW、8PW是卧式单级单吸悬臂式离心污水泵；2.5PWL、6PWL、8PWL是立式单级单吸离心污水泵。　
    PW、PWF型泵是单级、单吸、悬臂式耐腐蚀的离心污水泵。泵吸入口为轴向水平方向，泵吸出口可根据需要装成水平或垂直方向。
    PW、PWF型泵的结构主要是由泵盖、泵壳、叶轮、轴封、轴和托架等零件部件组成。轴封采用新颖的双端面机械密封结构形式。泵与电动机安装在共同底盘上，通过弹性联轴器由电动机直接驱动。从电动机方向看泵，泵应为顺时针方向旋转。

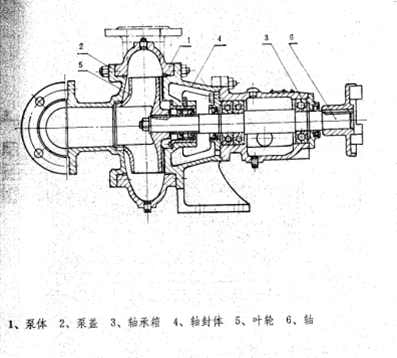

产品结构

性能参数

型号	流量Q		扬程H m	转速n r/min	轴功率Pa KW	电机		效率η %	必需汽蚀余量NPSHr m	泵口径		泵重 kg
	m ³/h	l /s				功率KW	型号			吸入 mm	吐出 mm
2.5PW	43 90 108	11.94 25 30	48.5 43 39	2900	11.6	22	Y180M-2	49	3	125	80	65
					17			62	4.5
					19.1			60	5.5
2.5PW、PWL	43 90 108	11.94 25 30	34 26 24	2900	7.81	15	Y160M2 -2	51	4	125	80	65
					11			58	5
					12.6			56	6
2.5PW	36 60 72	10 16.67 20	11.6 9.5 8.5	1450	2.11	4	Y112M-2	54	2.5	125	80	65
					2.51			62	2.8
					2.71			61.5	3
4PW	72 100 120	20 27.78 33.33	12 11 10.5	970	3.99	7.5	Y160M-6	59	3	150	100	125
					4.68			64	3.5
					5.54			62	4.5
	108 160 180	30 44.44 50	27.5 25.5 24.5	1450	13.5	30	Y200L-4	60	2.2	150	100	125
					17.9			62	2.5
					19.5			61.5	3
6PW 、 PWL	250 350 450	69.44 97.22 125	30 27 23	1450	34.1	55	Y250M-4	60	5	200	150	417
					42.2			61	5.5
					47			60	6
	200 300 400	55.6 83.3 111.1	16 14 12	970	13.5	30	Y225M-6	65	3	200	150	417
					17			67	3.2
					20			65	3.5
8PW 、 PWL	350 500 650	97.22 138.89 180.56	15.5 13 9.5	730	23.1	45	Y280M-8	64	2.5	250	200	750
					29			61	3.5
					33			51	4
	400 550 700	111.1 153 194.4	27.5 25 21	970	50	75	Y315S-6	60	4.1	250	200	750
					59.5			63	4.4
					69			58	5

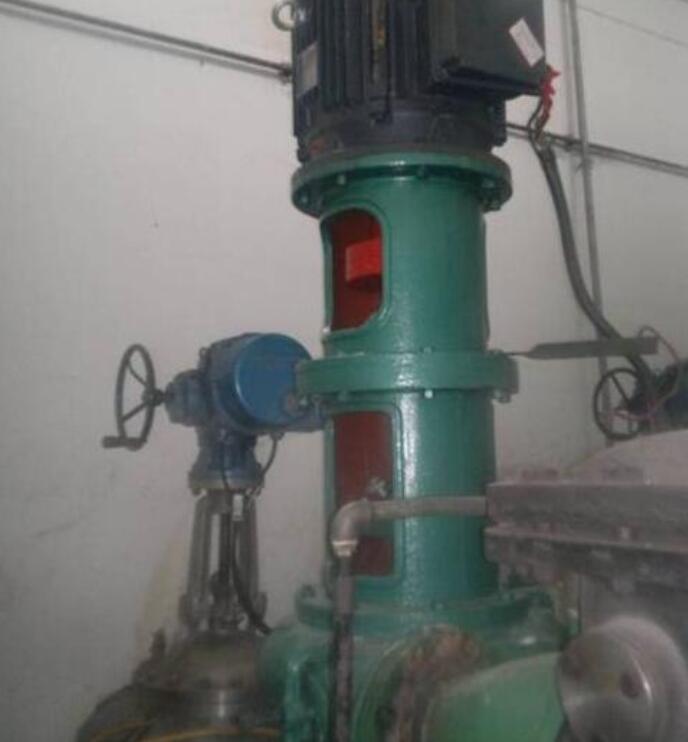

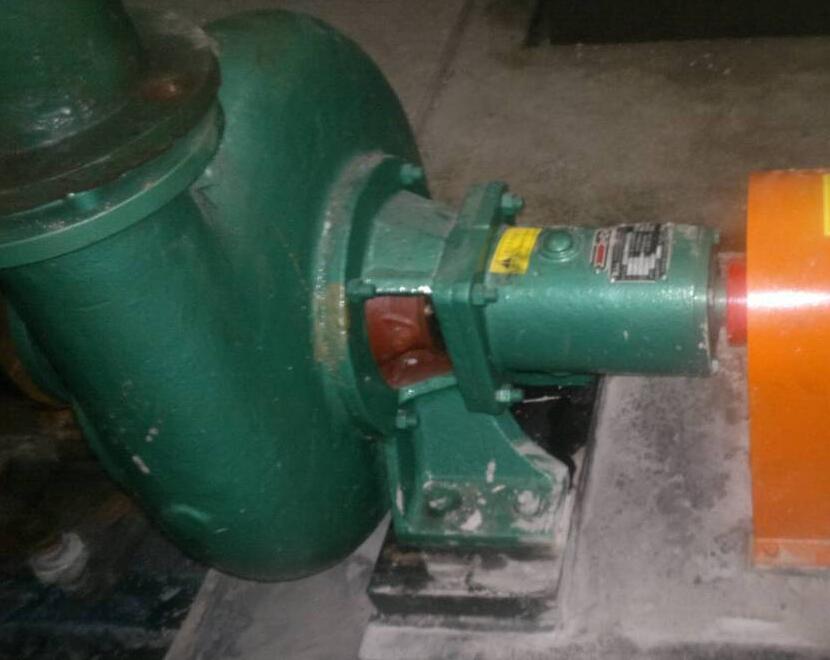

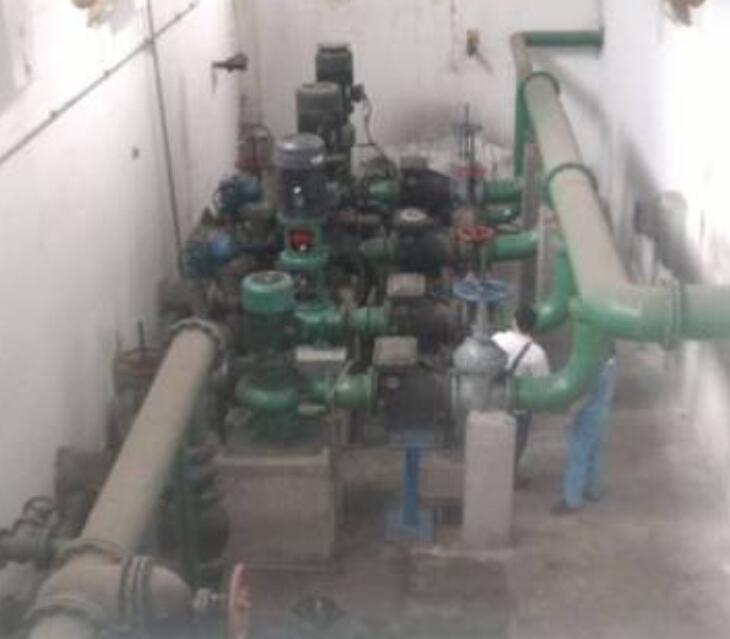

使用现场
